Coral Edge

過酷な環境でも安定稼働するLTE対応インテリジェントゲートウェイ

動作温度範囲は -30℃~+70℃。厳しい外部温度環境下でも安定して動作します。
動作電源範囲は DC5V~32Vと幅広く、また電圧変動・ノイズ・瞬停への対応が強化されたハードウェアです。電源環境の悪い現場や車載時でも安定して動作します。

Coral Edge

障害時に自律回復するSSR機能

SSR(Self Sustaining Recovery)機能は、温度変化や入力電圧変動・モバイル電波環境の変化など、さまざまな外部要因の障害時に、自律した再起動や再接続を可能にします。

また、機器に装填したメディアや内蔵モジュール・各インターフェースの接続機器にも適用できます。これにより、障害発生時に現場に駆けつける負担を大幅に軽減します。

特許機能
「IPカメラ自動復帰」を見る→

Coral Edge

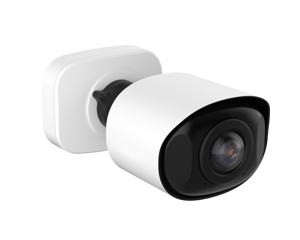

V7000は業界初のPoE給電機能を搭載 ― IPカメラを電源制御します

Coral Edge V7000は、PoE(Power over Ethernet: IEEE802.3af)対応LANポートを2口搭載。PoEハブを使わずにIPカメラに直接電源供給できます。また SSR機能により、カメラがハングアップした場合でもIPカメラを再起動させることが可能です(※)。
※ 特許第6002959号(国際出願 PTC/JP2015/055767)

Coral Edge

リッチなハードウェア環境

各種センサーを接続できるインタフェースを搭載しています。エッジアプリケーションの動作に必要なハードウェアリソースは潤沢でIoTのエッジコンピューティングを強力にサポートします。
基板仕様をカスタマイズして弊社から提供させていただくことも可能です。

カスタマイズ仕様について見る→

  • Coral Edge
  • Coral Edge
  • Coral Edge
  • Coral Edge
  • Coral Edge
  • Coral Edge
  • Coral Edge
  • Coral Edge
  • Coral Edge
  • Coral Edge
  • Coral Edge
  • Coral Edge
  • Coral Edge
  • Coral Edge

M7000 標準モデル
IoT エッジコンピューティングに最適
オープン価格
  • モバイル回線、有線回線に対応したルーティング機能を装備
  • 遠隔監視や遠隔制御ソリューションの構築に幅広く対応
  • 温度対応-30~70℃、入力電圧5~32Vの高い耐環境性能
  • SSR機能搭載。接続デバイスの障害時に自動復帰

ご利用のSIMにより型番が異なります。

  • docomo系SIM の場合 ・・・ M7010 をご指定ください
  • SoftBank系SIM の場合 ・・・ M7080 をご指定ください

ご利用には、電源アダプタ(別売) ・アンテナ(別売) が必要です。

V7000 PoEモデル
IPカメラによるクラウド監視ソリューションに最適
オープン価格

M7000 の特徴に加えて次の特徴を持っています。

  • PoE給電ポートを2口搭載。
  • SSR機能によりIPカメラを自動復帰(特許6002959号)
  • ビデオや画像データの一次処理可能

ご使用のSIMにより型番が異なります。

  • docomo系SIM の場合 ・・・ V7010 をご指定ください
  • SoftBank系SIM の場合 ・・・ V7080 をご指定ください

ご利用には、電源アダプタ(別売) ・アンテナ(別売) が必要です。

R3000 ルーター特化モデル
受注生産

限定されたインタフェースを搭載し、お求めやすい価格を実現した機種です。
キャリアを選ばずお使いいただけます。
※詳細は弊社までお問合せください。

ハードウェア仕様

標準モデル PoEモデル
docomo 版 SoftBank 版 docomo 版 SoftBank 版
M7010 M7080 V7010 V7080
CPU Cortex-A8
799MHz
Cortex-A8
799MHz
Cortex-A8
799MHz
Cortex-A8
799MHz
メモリ RAM 1GB 1GB 1GB 1GB
内蔵NAND Flash(SLC) 512M
(内ユーザ使用可能領域60MB)
512M
(内ユーザ使用可能領域60MB)
512M
(内ユーザ使用可能領域60MB)
512M
(内ユーザ使用可能領域60MB)
モバイル回線 LTE/3G LTE/3G LTE/3G LTE/3G
対応キャリア docomo SoftBank docomo SoftBank
対応バンド UMTS(3G)
850, 900,1900, 2100 MHz
LTE(4G)
B1, B3, B5, B8, B19
UMTS(3G)
850, 900, 1900, 2100 MHz
LTE(4G)
B1, B3, B5, B7, B8, B20
UMTS(3G)
850, 900,1900, 2100 MHz
LTE(4G)
B1, B3, B5, B8, B19
UMTS(3G)
850, 900, 1900, 2100 MHz
LTE(4G)
B1, B3, B5, B7, B8, B20
SIMスロット 1スロット(標準SIM) 1スロット(標準SIM) 1スロット(標準SIM) 1スロット(標準SIM)
無線LAN
インタフェース Ethernet 2ポート
(10/100/1000BASE-T)
2ポート
(10/100/1000BASE-T)
2ポート
(10/100/1000BASE-T)
2ポート
(10/100/1000BASE-T)
PoE給電 2ポート
(IEEE 802.3af 合計最大20W)
※1
2ポート
(IEEE 802.3af 合計最大20W)
※1
コンソール 1ポート(RJ-45) 1ポート(RJ-45) 1ポート(RJ-45) 1ポート(RJ-45)
シリアル通信(RS-232C) 1ポート(D-sub9pin オス) 1ポート(D-sub9pin オス) 1ポート(D-sub9pin オス) 1ポート(D-sub9pin オス)
シリアル通信(RS-485) 1ポート
(フル/ハーフターミネーション対応)
1ポート
(フル/ハーフターミネーション対応)
1ポート
(フル/ハーフターミネーション対応)
1ポート
(フル/ハーフターミネーション対応)
SDカードスロット 1スロット(SDHC) 1スロット(SDHC) 1スロット(SDHC) 1スロット(SDHC)
USB 1ポート
(USB2.0 Type-A ホスト)
1ポート
(USB2.0 Type-A ホスト)
1ポート
(USB2.0 Type-A ホスト)
1ポート
(USB2.0 Type-A ホスト)
接点入力(DIN) 2ch(フォトカプラ) 2ch(フォトカプラ) 2ch(フォトカプラ) 2ch(フォトカプラ)
接点入力(DOUT) 2ch(フォトモスリレー) 2ch(フォトモスリレー) 2ch(フォトモスリレー) 2ch(フォトモスリレー)
内蔵ストレージ eMMC 8GB 8GB 8GB 8GB
SSD
GPS
アンテナ 2ポート(SMA LTE/3G用)
1ポート(SMA GPS用)
※1
2ポート(SMA LTE/3G用)
1ポート(SMA GPS用)
※1
2ポート(SMA LTE/3G用)
1ポート(SMA GPS用)
※1
2ポート(SMA LTE/3G用)
1ポート(SMA GPS用)
※1
防塵防水性能
ケース 屋内用 金属筐体 屋内用 金属筐体 屋内用 金属筐体 屋内用 金属筐体
サイズ 約175(W)×107(D)×30(H)mm
※突起物除く
約175(W)×107(D)×30(H)mm
※突起物除く
約175(W)×107(D)×30(H)mm
※突起物除く
約175(W)×107(D)×30(H)mm
※突起物除く
重量 約390g 約390g 約430g 約430g
電源仕様 DC5V~32V DC5V~32V DC10.8~32V DC10.8~32V
避雷器(SPD)
消費電力 通常時 約3W
最大10W
通常時 約3W
最大10W
通常時 約3W(PoE接続なし)
最大25W(内PoE 20W)
通常時 約3W(PoE接続なし)
最大25W(内PoE 20W)
動作環境条件 動作温度 -30℃~+70℃ -30℃~+70℃ -30℃~+60℃ -30℃~+60℃
動作湿度 TBD TBD TBD TBD
保存温度 -40℃~+80℃ -40℃~+80℃ -40℃~+80℃ -40℃~+80℃
同梱物 ・本体 ・本体 ・本体 ・本体
別売品 ・ACアダプタ(12V)
・LTEアンテナ(2.5m)
・LTEアンテナ(5m)
・GPSアンテナ
・RS-485端子台ソケット
・DIN/DOUT端子台ソケット
・取付板金
・コンソール変換コネクタ
・開発者用SDK
・ACアダプタ(12V)
・LTEアンテナ(2.5m)
・LTEアンテナ(5m)
・GPSアンテナ
・RS-485端子台ソケット
・DIN/DOUT端子台ソケット
・取付板金
・コンソール変換コネクタ
・開発者用SDK
・ACアダプタ(24V)
・LTEアンテナ(2.5m)
・LTEアンテナ(5m)
・GPSアンテナ
・RS-485端子台ソケット
・DIN/DOUT端子台ソケット
・取付板金
・コンソール変換コネクタ
・開発者用SDK
・ACアダプタ(24V)
・LTEアンテナ(2.5m)
・LTEアンテナ(5m)
・GPSアンテナ
・RS-485端子台ソケット
・DIN/DOUT端子台ソケット
・取付板金
・コンソール変換コネクタ
・開発者用SDK
※1 別途外付けアンテナ必要 ※1 別途外付けアンテナ必要 ※1 初期ロットでは1ポート(IEEE 802.3af 合計最大20W) ※1 初期ロットでは1ポート(IEEE 802.3af 合計最大20W)

ソフトウェア仕様

OS Linux3.14
Debian Jessieベース独自ディストリビューション
ネットワーク 基本プロトコル ARP
IPv4
UDP
TCP
接続プロトコル IPCP(IPv4)
PPP(IPv4)
PPPoE(IPv4)
動的IPアドレス DHCPv4(サーバ/クライアント)
ドメイン名解決 DNS(リレー/クライアント)
ルーティング スタティックルーティング
アドレス変換・ポート NAT・NAPT(送信元/宛先)
VPN IPsec
時刻同期 NTP
セキュリティ パケットフィルタ
運用管理 設定手段 CLI(コマンドライン)
GUI(Webブラウザ)
Device Reef
ファーム更新 CLI(コマンドライン)
GUI(Webブラウザ)
Device Reef
TFTP
ログ管理 SYSLOG
瞬停検知 SYSLOG
供給電圧監視 SYSLOG
ケース内温度監視 SYSLOG
