Coral Edge Box

小型・軽量・高性能 ― カメラソリューションに必要な機能を全てそろえました

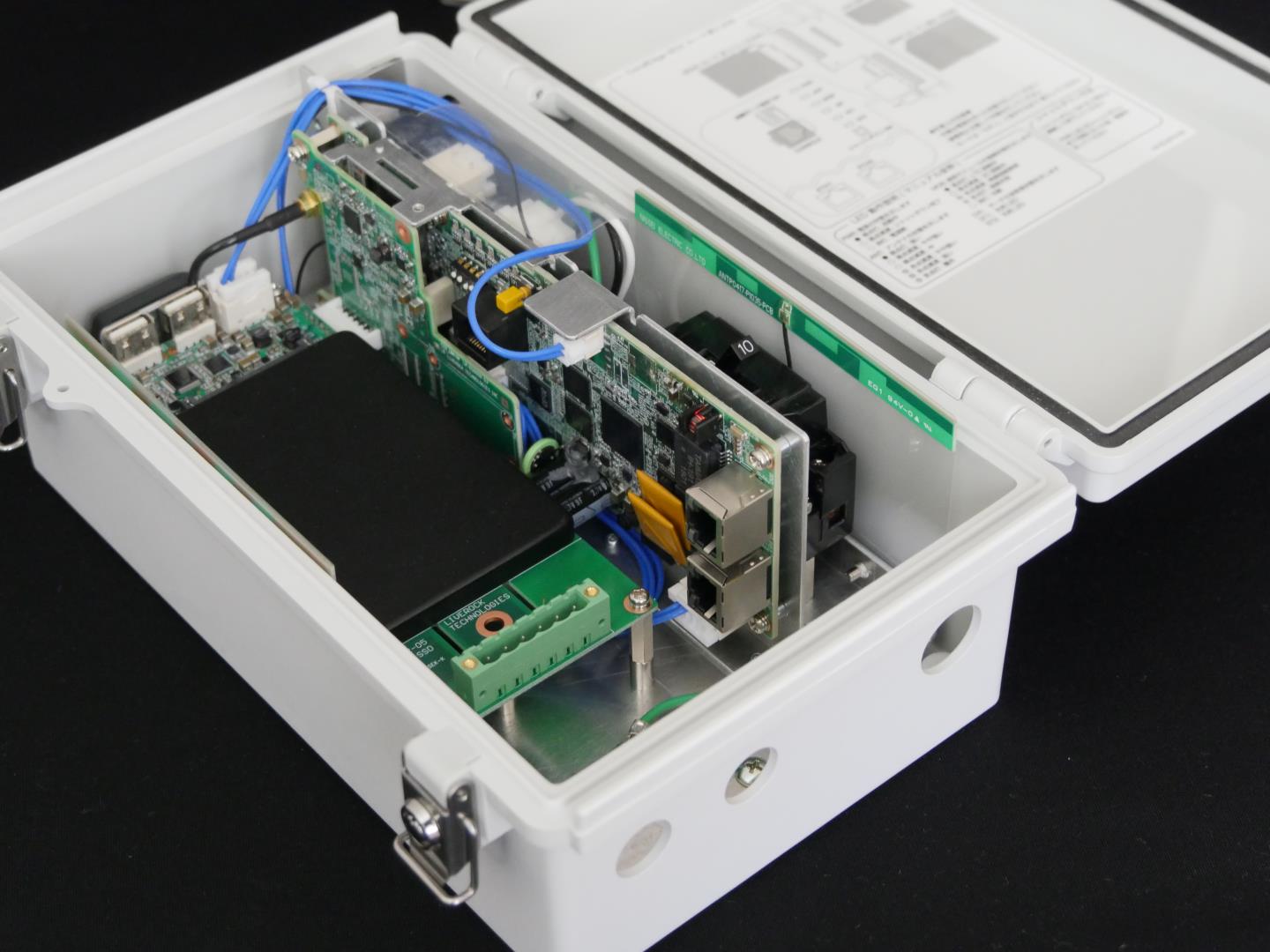

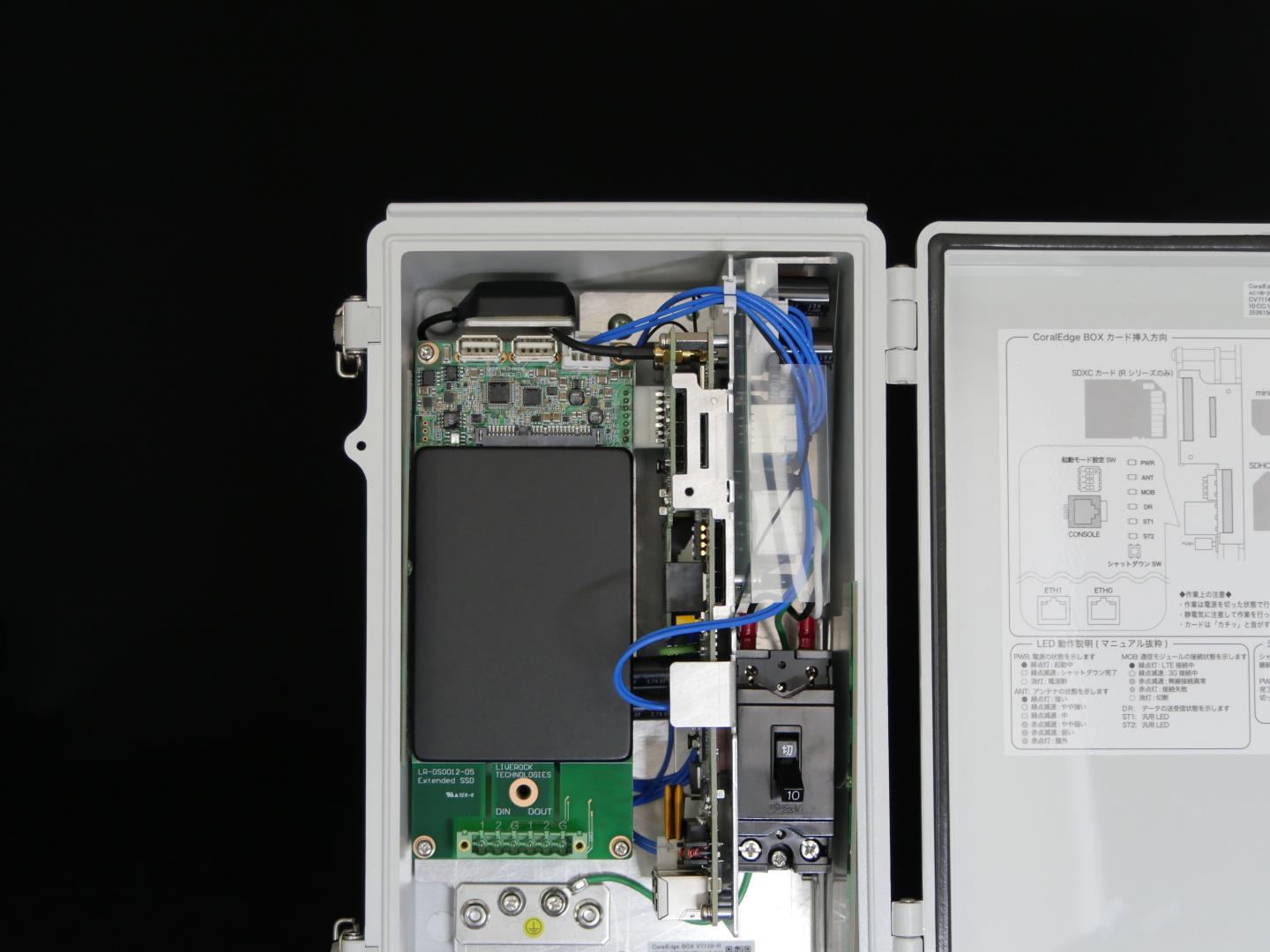

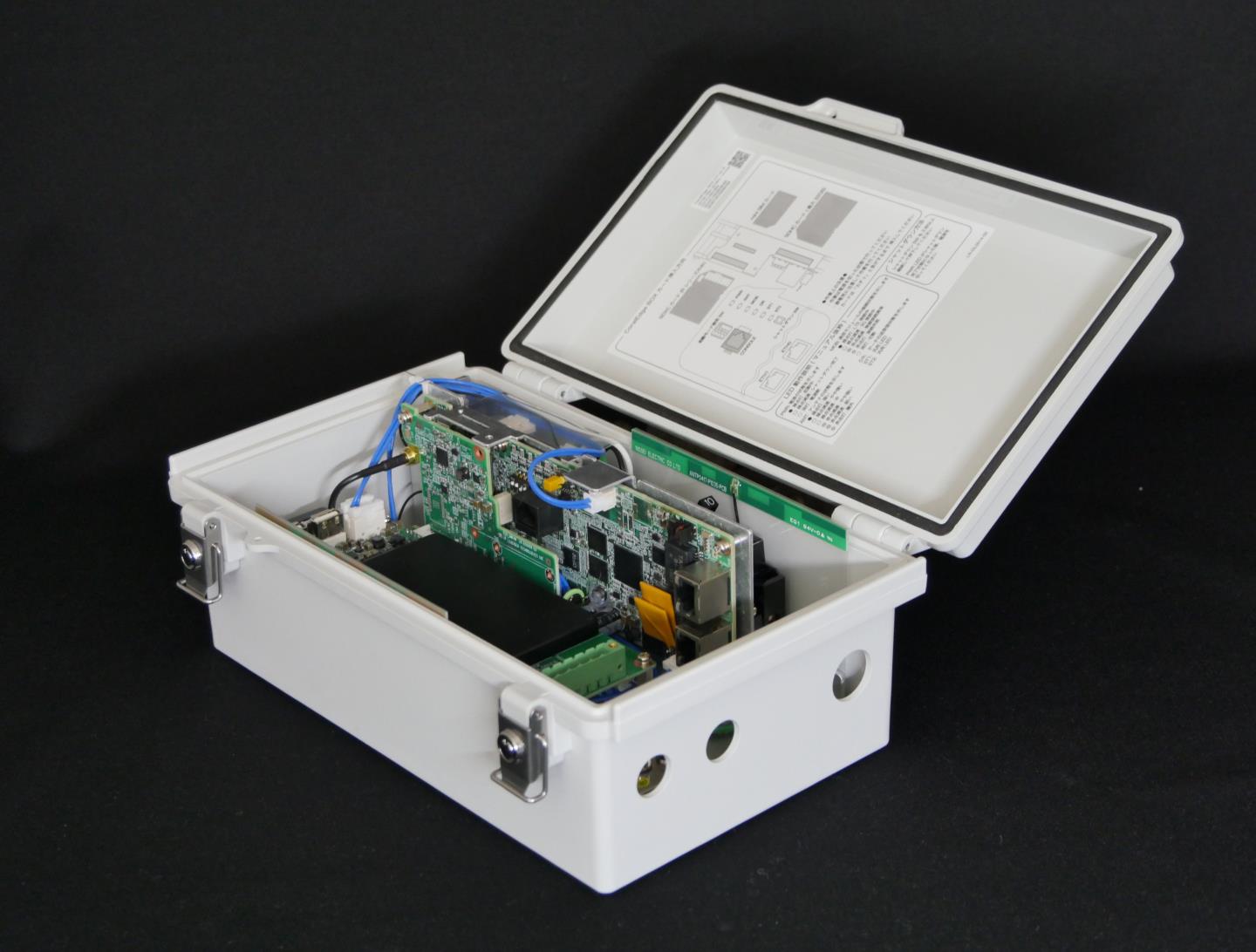

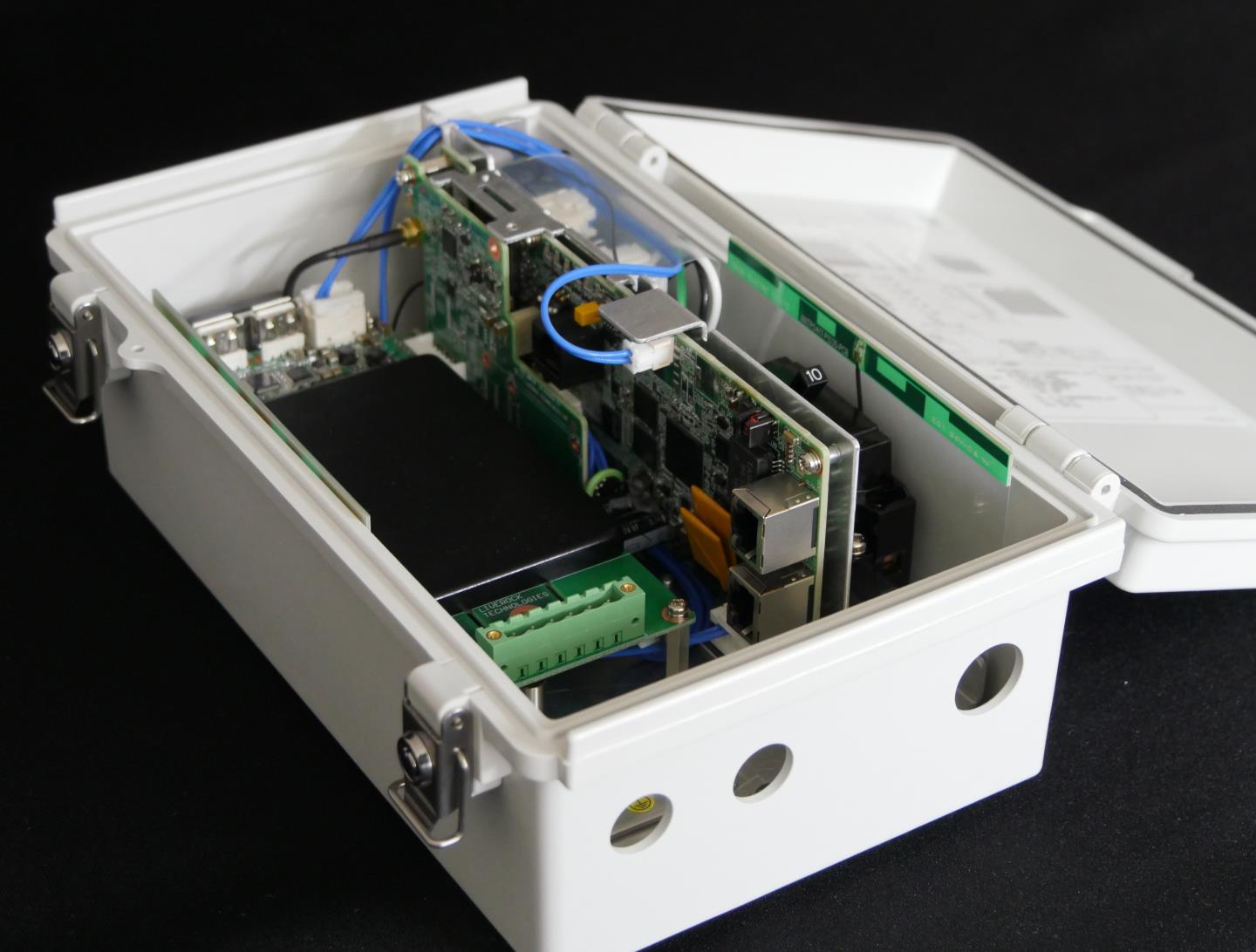

過酷な環境下でも安定動作する主基板に加え、専用の PoE 給電回路・避雷器(SPD)・電源・LTEアンテナを開発し、ひとつのボックスに収納しました。

従来のソリューションに比べ、小型・軽量・安価を実現しています。

Coral Edge Box

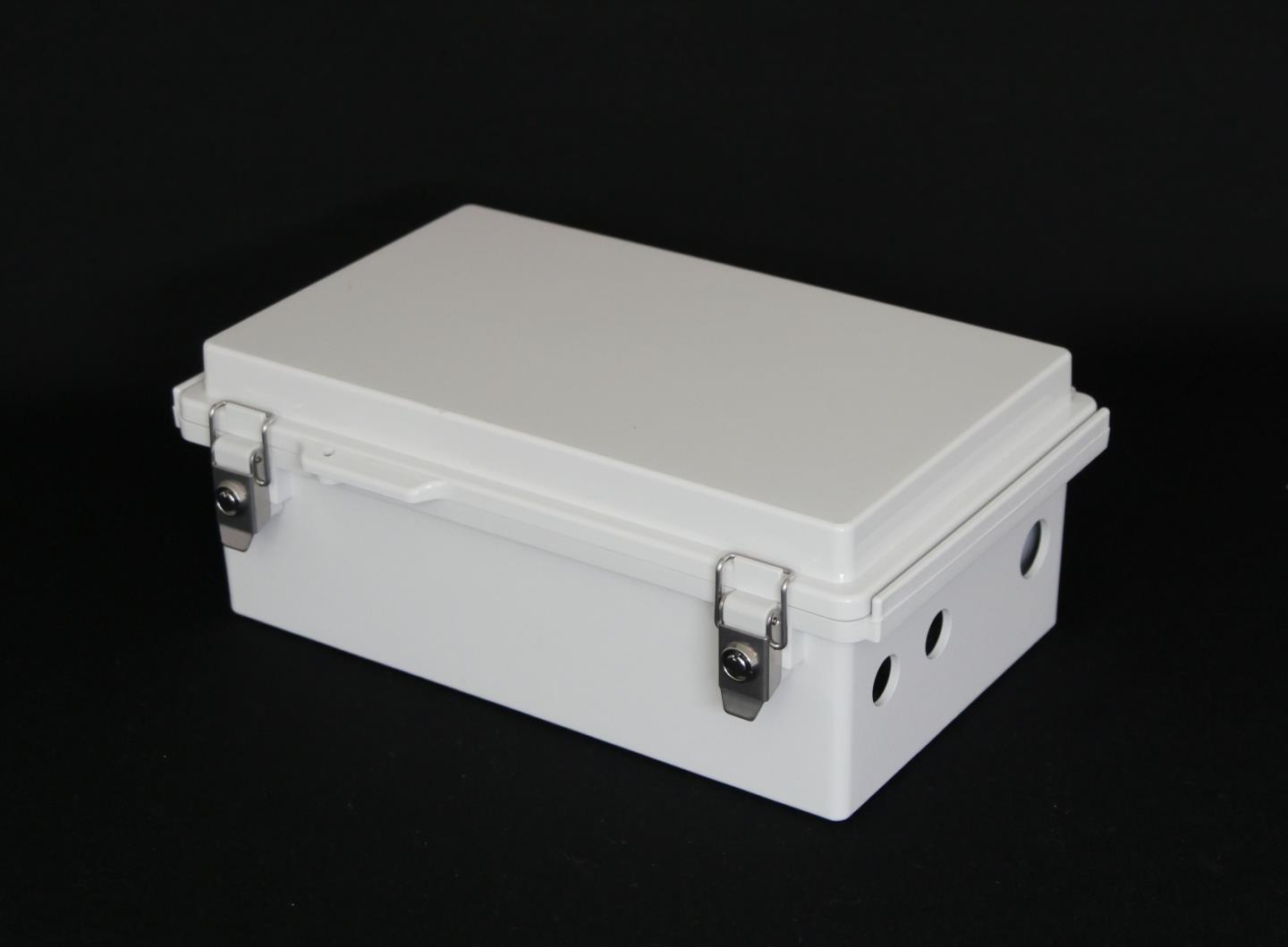

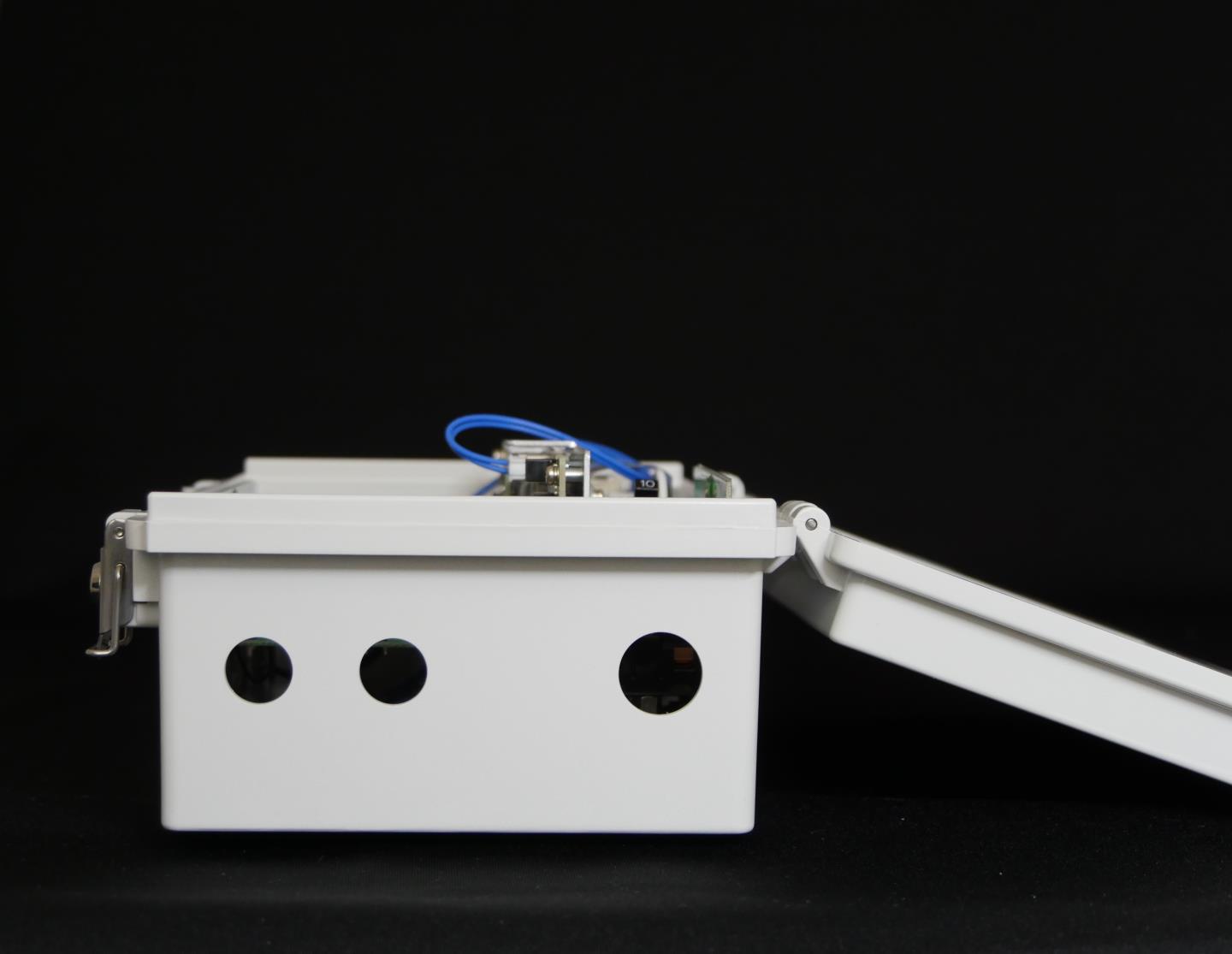

ボックスをそのまま屋外に設置

環境性能が高いボックスで設置場所を選びません。ファンレスデザインのため埃・塩害の心配も不要です。
設置場所に据え付け、AC電源を引込みし IPカメラを繋ぐだけで動作します。

Coral Edge Box

障害時でも駆けつけ不要。特許取得の自動復帰機能を搭載

業界初の PoE 給電機能を搭載しており、障害時には本体のみならず、 IPカメラをも自動復帰させることができます。

映像を長時間欠損させられない監視カメラ業務に最適です。

特許「IPカメラ自動復帰」を見る→

Coral Edge Box

送受信安定性を追求したモバイルアンテナ

モバイル通信において重要な送受信電波感度。パケットロスやスループットなどの通信性能に大きな影響を及ぼします。

目に見えない電波だからこそ送受信感度にこだわりアンテナを開発し、またケース内の配置も熟慮しました。

  • Coral Edge Box
  • Coral Edge Box
  • Coral Edge Box
  • Coral Edge Box
  • Coral Edge Box
  • Coral Edge Box
  • Coral Edge Box
  • Coral Edge Box
  • Coral Edge Box
  • Coral Edge Box
  • Coral Edge Box
  • Coral Edge Box

V7110-S 標準モデル
オープン価格

カメラ映像をクラウドに送信するために必要な機能を、すべて実装したルーターボックスです。

  • PoE+ 対応の給電ポートを2口搭載
  • AC電源および IPカメラを接続するだけで、即使用可能
  • 特許取得の ローカル IPカメラ死活監視・自動復帰
  • Coral Edge と同一基本性能を持つ耐環境ルーター
  • 利得重視の設計と配置をコンセプトに新開発した専用 LTEアンテナを搭載
  • 産業用 LTE/3G 通信モジュールを搭載
  • AC100V~240V対応の避雷器(SPD)を搭載
    電源を使用(安全ブレーカー付き)
  • ファンを必要としない防塵防水ケース(IP65)は、屋外での使用に最適

ご利用のSIMにより型番が異なります。

  • docomo系SIM の場合 ・・・ V7110-S をご指定ください
  • SoftBank系SIM の場合 ・・・ V7180-S をご指定ください
V7110-R 録画モデル
オープン価格

内蔵 SSD によりルーターボックスが大容量録画可能な NVR に。
標準モデルに加え次の特徴をもっています。

  • 単体で長期間録画が可能
  • GPS時刻による録画時刻の記録が可能

ご利用のSIMにより型番が異なります。

  • docomo系SIM の場合 ・・・ V7110-R をご指定ください
  • SoftBank系SIM の場合 ・・・ V7180-R をご指定ください

ハードウェア仕様

標準モデル 録画モデル
docomo 版 SoftBank 版 docomo 版 SoftBank 版
V7110-S V7180-S V7110-R V7180-R
CPU Cortex-A8
1GHz ※1
Cortex-A8
1GHz ※1
Cortex-A8
1GHz ※1
Cortex-A8
1GHz ※1
メモリ RAM 1GB 1GB 1GB 1GB
内蔵NAND Flash(SLC) 512MB
(うちユーザ使用可能領域 60MB)
512MB
(うちユーザ使用可能領域 60MB)
512MB
(うちユーザ使用可能領域 60MB)
512MB
(うちユーザ使用可能領域 60MB)
モバイル回線 LTE/3G LTE/3G LTE/3G LTE/3G
対応キャリア docomo SoftBank docomo SoftBank
対応バンド UMTS(3G)
850, 900,1900, 2100 MHz
LTE(4G)
B1, B3, B5, B8, B19
UMTS(3G)
850, 900, 1900, 2100 MHz
LTE(4G)
B1, B3, B5, B7, B8, B20
UMTS(3G)
850, 900,1900, 2100 MHz
LTE(4G)
B1, B3, B5, B8, B19
UMTS(3G)
850, 900, 1900, 2100 MHz
LTE(4G)
B1, B3, B5, B7, B8, B20
SIMスロット 1スロット(標準SIM) 1スロット(標準SIM) 1スロット(標準SIM) 1スロット(標準SIM)
無線LAN
インタフェース Ethernet 2ポート
(10/100/1000BASE-T)
2ポート
(10/100/1000BASE-T)
2ポート
(10/100/1000BASE-T)
2ポート
(10/100/1000BASE-T)
PoE給電 2ポート
(IEEE 802.3at 合計最大40W)
※2
2ポート
(IEEE 802.3at 合計最大40W)
※2
2ポート
(IEEE 802.3at 合計最大40W)
※2
2ポート
(IEEE 802.3at 合計最大40W)
※2
コンソール 1ポート(RJ-45) 1ポート(RJ-45) 1ポート(RJ-45) 1ポート(RJ-45)
シリアル通信(RS-232C)
シリアル通信(RS-485)
SDカードスロット 1スロット(SDHC) 1スロット(SDHC) 1スロット(SDHC)
1スロット(SDXC)
1スロット(SDHC)
1スロット(SDXC)
USB 2ポート
(USB2.0 Type-A ホスト)
2ポート
(USB2.0 Type-A ホスト)
接点入力(DIN) 2ch(フォトカプラ) 2ch(フォトカプラ)
接点入力(DOUT) 2ch(フォトモスリレー) 2ch(フォトモスリレー)
内蔵ストレージ eMMC 8GB 8GB 8GB 8GB
SSD 256GB 256GB
GPS
アンテナ 内蔵アンテナ 内蔵アンテナ 内蔵アンテナ 内蔵アンテナ
防塵防水性能 IP65 IP65 IP65 IP65
ケース 屋外用 鍵付き開閉式ボックス(大) 屋外用 鍵付き開閉式ボックス(大) 屋外用 鍵付き開閉式ボックス(大) 屋外用 鍵付き開閉式ボックス(大)
サイズ 約160(W)×260(D)×100(H)mm
※突起物除く
約160(W)×260(D)×100(H)mm
※突起物除く
約160(W)×260(D)×100(H)mm
※突起物除く
約160(W)×260(D)×100(H)mm
※突起物除く
重量 約1.4kg 約1.4kg 約1.6kg 約1.6kg
電源仕様 AC100-240V: 0.4-0.2A AC100-240V: 0.4-0.2A AC100-240V: 0.4-0.2A AC100-240V: 0.4-0.2A
避雷器(SPD) JISクラスII 誘導雷対応 JISクラスII 誘導雷対応 JISクラスII 誘導雷対応 JISクラスII 誘導雷対応
消費電力 通常時 約3W(PoE接続なし)
最大45W(内PoE 40W)
通常時 約3W(PoE接続なし)
最大45W(内PoE 40W)
通常時 約3W(PoE接続なし)
最大45W(内PoE 40W)
通常時 約3W(PoE接続なし)
最大45W(内PoE 40W)
動作環境条件 動作温度 -20℃~+60℃ -20℃~+60℃ -20℃~+60℃ -20℃~+60℃
動作湿度 10%~90% ※結露なきこと 10%~90% ※結露なきこと 10%~90% ※結露なきこと 10%~90% ※結露なきこと
保存温度 -20℃~+70℃ -20℃~+70℃ -20℃~+70℃ -20℃~+70℃
同梱物 ・本体
・ケーブルグランド
・シーリングプラグ
・取付足(樹脂)
・鍵
・本体
・ケーブルグランド
・シーリングプラグ
・取付足(樹脂)
・鍵
・本体
・ケーブルグランド
・シーリングプラグ
・取付足(樹脂)
・鍵
・本体
・ケーブルグランド
・シーリングプラグ
・取付足(樹脂)
・鍵
別売品 ・電源ケーブル(5m防雨)
・電源ケーブル(3m)
・取付足(ステンレス)
・ポール取付金具
・ステンレスベルト
・樹脂ベルト
・コンソール変換コネクタ
・開発者用SDK
・電源ケーブル(5m防雨)
・電源ケーブル(3m)
・取付足(ステンレス)
・ポール取付金具
・ステンレスベルト
・樹脂ベルト
・コンソール変換コネクタ
・開発者用SDK
・電源ケーブル(5m防雨)
・電源ケーブル(3m)
・取付足(ステンレス)
・ポール取付金具
・ステンレスベルト
・樹脂ベルト
・DIN/DOUT端子台ソケット
・コンソール変換コネクタ
・開発者用SDK
・電源ケーブル(5m防雨)
・電源ケーブル(3m)
・取付足(ステンレス)
・ポール取付金具
・ステンレスベルト
・樹脂ベルト
・DIN/DOUT端子台ソケット
・コンソール変換コネクタ
・開発者用SDK
※1 初期ロットでは799MHz
※2 初期ロットではIEEE802.3af 合計最大20W
※1 初期ロットでは799MHz
※2 初期ロットではIEEE802.3af 合計最大20W
※1 初期ロットでは799MHz
※2 初期ロットではIEEE802.3af 合計最大20W
※1 初期ロットでは799MHz
※2 初期ロットではIEEE802.3af 合計最大20W

ソフトウェア仕様

OS Linux3.14
Debian Jessieベース独自ディストリビューション
ネットワーク 基本プロトコル ARP
IPv4
UDP
TCP
接続プロトコル IPCP(IPv4)
PPP(IPv4)
PPPoE(IPv4)
動的IPアドレス DHCPv4(サーバ/クライアント)
ドメイン名解決 DNS(リレー/クライアント)
ルーティング スタティックルーティング
アドレス変換・ポート NAT・NAPT(送信元/宛先)
VPN IPsec
時刻同期 NTP
セキュリティ パケットフィルタ
運用管理 設定手段 CLI(コマンドライン)
GUI(Webブラウザ)
Device Reef
ファーム更新 CLI(コマンドライン)
GUI(Webブラウザ)
Device Reef
TFTP
ログ管理 SYSLOG
瞬停検知 SYSLOG
供給電圧監視 SYSLOG
ケース内温度監視 SYSLOG
